ГУ-50
(генераторный лучевой пентод)
Основные размеры лампы ГУ-50.
Общие данные
Пентод ГУ-50 предназначен для усиления мощности и генерированния колебаний
высокой частоты.
Применяется в передающих устройствах, в усилителях низкой частоты для
усиления мощности и в телевизионных приемниках в каскадах строчной развертки.
Катод оксидный косвенного накала.
Работает в вертикальном положении выводами вниз. Выпускается в стеклянном
бесцокольном оформлении. Срок службы не менее 100 час.
Выводы электродов штырьковые. Штырьков 8. Первый штырек расположен
против стеклянного выступа на баллоне.
Междуэлектродные емкости, пФ
Входная 14,0 +- 1,0. Выходная 9,15 +- 1,15. Проходная не более 0,1.
Номинальные электрические данные
Напряжение накала, В |
12.6 |
Напряжение на аноде, В |
800 |
Напряжение на второй сетке, В |
250 |
Напряжение смещения на первой сетке, В |
-40+-10 |
Ток накала, мА |
765+-65 |
Крутизна характеристики при токе анода 50 мА, мА/В |
4+-1 |
Выходная мощность*), Вт |
60 |
Выходная мощность при напряжении накала 10.8 В*), Вт |
не менее 52 |
*) В режиме усиления мощности: ток в цепи анода 150 мА,
напряжение смещения на первой сетке -100 В, ток в цепи первой сетки 8 мА,
амплитуда напряжения возбуждения 135 В, рабочая частота 66,6 МГц.
Предельно допустимые электрические величины
Наибольшее напряжение накала, В |
14.5 |
Наименьшее напряжение накала, В |
10.8 |
Наибольшее напряжение на аноде на частоте 46.1 МГц, В |
1000 |
Наибольшее напряжение на аноде на частоте 66.6 МГц, В |
800 |
Наибольшее напряжение на аноде на частоте 87.5 МГц, В |
700 |
Наибольшее напряжение на аноде на частоте 120 МГц, В |
600 |
Наибольшее пиковое напряжение на аноде, В |
3000 |
Наибольшее напряжение на второй сетке, В |
250 |
Наибольшая мощность, длительно рассеиваемая на аноде, Вт |
40 |
Наибольшая мощность, рассеиваемая на аноде при перегрузке в течение
1 мин., Вт |
50 |
Наибольшая мощность, рассеиваемая на второй сетке, Вт |
5 |
Наибольшая мощность, рассеиваемая на первой сетке, Вт |
1 |
Наибольшее постоянное напряжение между катодом и подогревателем, В |
200 |
Наибольший ток утечки между катодом и подогревателем, мкА |
100 |
Наибольший ток в цепи катода, мА |
230 |
Наибольшее сопротивление в цепи катод-подогреватель, кОм |
5 |
Рекомендуемый режим эксплуатации в телеграфном режиме
Напряжение на аноде, В |
1000 |
Напряжение на третьй сетке, В |
0 |
Напряжение на второй сетке, В |
300 |
Напряжение смещения на первой сетке, В |
-80 |
Амплитуда напряжения возбуждения, В |
100 |
Ток в цепи анода, мА |
120 |
Ток в цепи второй сетки, мА |
10 |
Крутизна характеристики, мА/В |
5 |
Полезная колебательная мощность, Вт |
50 |
Допустимая мощность, рассеиваемая на аноде, Вт |
40 |
Коэффициент усиления в триодной части: катод - первая сетка - вторая
сетка |
5 |
Эквивалентное сопротивление контура, Ом |
4750 |
Предельная допустимая частота колебаний, МГц |
60 |

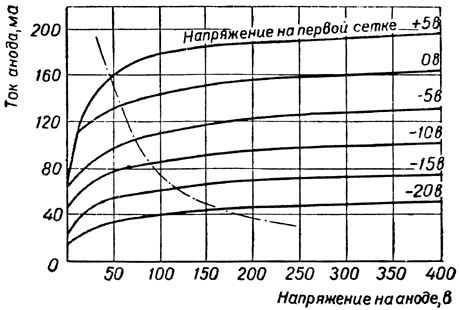

Характеристики зависимости тока анода от напряжения на аноде при
напряжении на третьей сетке 0 В и напряжении на второй сетке 150 В.
Ток в цепи анода;
наибольшая мощность, рассеиваемая на аноде .

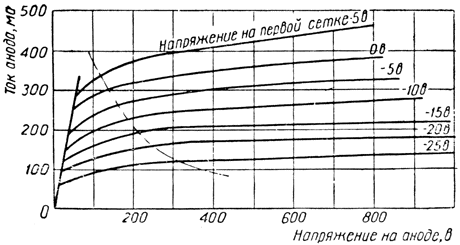

Характеристики зависимости тока анода от напряжения на аноде при
напряжении на третьей сетке 0 В и напряжении на второй сетке 250 В.
Ток в цепи анода;
наибольшая мощность, рассеиваемая на аноде .

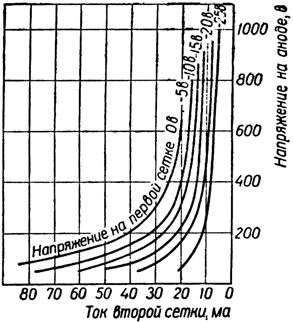

Характеристики зависимости тока второй сетки от напряжения на аноде
при напряжении на третьей сетке 0 В и напряжении на второй сетке 250 В.
Материал подготовлен по данным [3, с. 324-327].
|
