ГМ-70
(Мощный усилительный триод)
Основные размеры лампы ГМ-70.
Общие данные
Мощный усилительный триод ГМ-70 предназначен для усиления мощности низкой
частоты.
Катод-вольфрамовый торированный, карбидированный прямого накала.
Работает в вертикальном положении. Выпускается в стеклянном оформлении.
Наибольший вес 280 г.
Срок службы не менее 1000 час.
Цоколь - специальный четырехштырьковый.
Междуэлектродные емкости, пФ
Сетка-анод около 12, сетка-катод около 8, анод-катод около 4.
Номинальные электрические данные
Напряжение накала, В |
20 |
Ток накала, А |
3 |
Напряжение анода, кВ |
1.5 |
Высота наибольшая, мм |
185 |
Диаметр наибольший, мм |
68 |
Ток эмиссии катода1), мА |
не менее 800 |
Мощность, продолжительно рассеиваемая анодом, Вт |
125 |
Крутизна характеристики2), мА/В |
6 |
Коэффициент усиления3) |
6.7 |
Сопротивление изоляции, МОм |
не менее 20 |
Обратный ток сетки, мкА |
не более 40 |
1) При напряжении анода и сетки 180 В.
2) При напряжении анода 600 В и токах анода 160 и 260 мА.
3) При напряжении анода 1200 и 1000 В и токе анода 125 мА.
Предельно допустимые электрические величины
Наибольшее напряжение накала, В |
20 |
Наименьшее напряжение накала, В |
19 |
Наибольшее напряжение анода, кВ |
1.5 |
Наибольшая мощность, продолжительно рассеиваемая анодом, Вт |
125 |
Наибольшая мощность, рассеиваемая анодом в течение одной минуты, Вт |
150 |
Анодные характеристики при напряжении накала 20 В

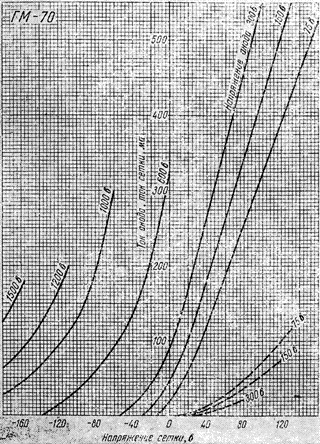

Анодно-сеточные и сеточные характеристики при напряжении накала 20
В
Анодно-сеточные характеристики;
сеточные характеристики.

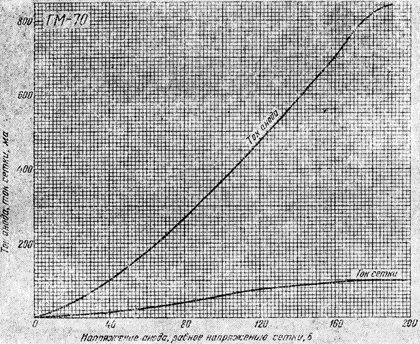

Анодная и сеточно-анодная характеристики при напряжении анода, равном
напряжению сетки и напряжении накала 20 В
Материал подготовлен по данным [6, с. 272-274].
|
