6Х6С
(двойной диод с отдельными катодами)
Основные размеры лампы 6Х6С.
Общие данные
Двойной диод 6Х6С предназначен для детектирования и выпрямления переменного
напряжения.
Применяется в вещательных и телевизионных приемниках в качестве детектора.
Может быть применен в качестве выпрямителя для питания различной маломощной
(в основном, измерительной) аппаратуры.
Катод оксидный косвенного накала.
Работает в любом положении.
Выпускается в стеклянном оформлении. Срок службы не менее 500 час.
Цоколь октальный с ключом. Штырьков 7.
Междуэлектродные емкости, пФ
Между анодами не более 0.1. Анод - катод первого диода 3.25 +- 1.25. Анод - катод второго диода 4.0 +- 1.0.
Номинальные электрические данные
Напряжение накала, В |
6.3 |
Ток накала, мА |
300 +- 25 |
Начальный ток каждого диода, мкА |
от 3 до 24 |
Эффективное переменное напряжение на аноде каждого диода, В |
165 |
Выпрямленный ток каждого диода, мА |
не менее 8 |
Выпрямленный ток каждого диода при напряжении накала 5.7 В, мА |
не менее 6.5 |
Предельно допустимые электрические величины
Наибольшее напряжение накала, В |
6.9 |
Наименьшее напряжение накала, В |
5.7 |
Наибольшее эффективное напряжение на аноде каждого диода, В |
165 |
Наибольшее амплитудное значение обратного напряжения на аноде каждого
диода, В |
465 |
Наибольший выпрямленный ток каждого диода, мА |
8.8 |
Наибольшее постоянное напряжение между катодом и подогревателем, В |
360 |
Наибольший ток утечки между катодом и подогревателем, мкА |
5 |
Наибольшая амплитуда тока в цепи каждого анода, мА |
50 |
Примечание. Выпрямленный ток при параллельном соединении анодов и при однополупериодном выпрямлении - до 16 мА; при двухполупериодном выпрямлении - до 8 мА.

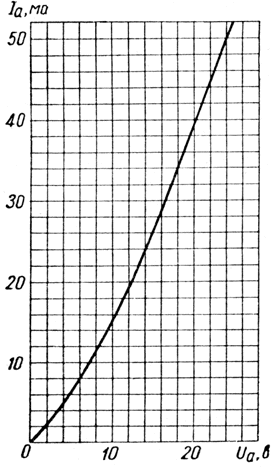

Характеристики зависимости тока анода от напряжения на аноде
Динамические характеристики зависимости выпрямленного тока
от сопротивления нагрузки
Во всех схемах применения лампу 6Х6С можно заменить аналогичным двойным
диодом 6Х2П, заменив при этом ламповую панельку.
В схемах, где 6Х6С применяется в качестве диодного детектора (второй
детектор и детектор АРУ супергетеродина, дискриминатор), каждый диод можно заменить полупроводниковыми диодами.
Материал подготовлен по данным [3, с. 298-300].
|
