6Н2П
(двойной триод с отдельными катодами)
Основные размеры лампы 6Н2П.
Общие данные
Триод 6Н2П предназначен для усиления напряжения низкой частоты.
Применяется в каскадах предварительного усиления на сопротивлениях.
Катод оксидный косвенного накала.
Работает в любом положении. Выпускается в стеклянном пальчиковом оформлении. Срок службы не менее 500 час.
Цоколь штырьковый с пуговичным дном. Штырьков 9.
Междуэлектродные емкости, пФ
Входная каждого триода 2,95+-0,45. Выходная первого триода 2,9+-0,7. Выходная второго триода 3,1+-0,7.
Проходная каждого триода 0,7+-0,1. Между анодами не более 0,3.
Номинальные электрические данные (для каждого триода)
Напряжение накала, В |
6.3 |
Напряжение на аноде, В |
250 |
Напряжение смещения на первой сетке, В |
-1,5 |
Ток накала, мА |
345+-25 |
Ток в цепи анода, мА |
2.3+-0.9 |
Крутизна характеристики, мА/В |
2+-0.5 |
Крутизна характеристики при напряжении накала 5.7 В, мА/В |
не менее 1.3 |
Внутреннее сопротивление, кОм |
50 |
Коэффициент усиления |
97.5+-17.5 |
Предельно допустимые электрические величины (для каждого триода)
Наибольшее напряжение накала, В |
7.0 |
Наименьшее напряжение накала, В |
5.7 |
Наибольшее напряжение на аноде, В |
300 |
Наибольшая мощность, рассеиваемая на аноде, Вт |
1.0 |
Наибольшее постоянное напряжение между катодом и подогревателем, В |
100 |
Наибольший ток в цепи катода, мА |
10 |
Наибольший ток утечки между катодом и подогревателем, мкА |
15 |
Наибольшее сопротивление в цепи сетки, МОм. |
0.5 |
Лампа 6Н2П является аналогом лампы 6Н9С. Обе лампы взаимозаменяемы.
Схемы применения ламп 6Н2П и 6Н9С одинаковы.

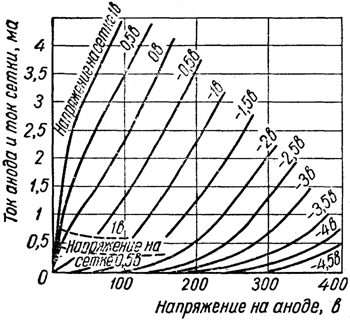

Характеристики зависимости токов анода и сетки от напряжения на аноде

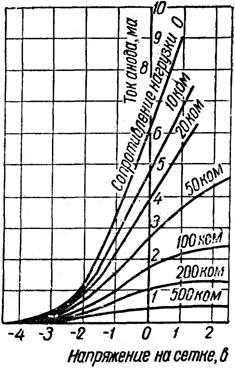

Динамические характеристики зависимости тока анода от напряжения на сетке и сопротивления нагрузки в цепи анода при напряжении источника анодного питания 250 В.
Материал подготовлен по данным [3, с. 198-199].
|
