6Н15П
(двойной триод высокой частоты с общим катодом)
Основные размеры лампы 6Н15П.
Общие данные
Двойной триод 6Н15П предназначен для усиления напряжения низкой частоты
и генерирования высокой частоты.
Может быть использован как усилитель высокой частоты и преобразователь
в аппаратуре ультракоротковолнового диапазона.
Катод оксидный косвенного накала.
Работает в любом положении.
Выпускается в стеклянном пальчиковом оформлении.
Срок службы не менее 500 час.
Цоколь штырьковый с пуговичным дном. Штырьков 7.
Междуэлектродные емкости, пФ
Входная каждого триода 2.0 +- 0.6. Выходная первого триода 0.45 +- 0.2.
Выходная второго триода 0.4 +- 0.15. Проходная каждого триода 1.4 +- 0.3.
Между катодом и подогревателем 5.4 +- 2.1.
.
Номинальные электрические данные (для каждого триода)
Напряжение накала, В |
6.3 |
Напряжение на аноде, В |
100 |
Сопротивление в цепи катода для автоматического смещения, Ом |
50 |
Ток накала, мА |
450 +- 30 |
Ток в цепи анода, мА |
9 +- 3,5 |
Крутизна характеристики, мА/В |
5.6 + 1.7 - 1.6 |
Крутизна характеристики при напряжении накала 5.7 В, мА/В |
не менее 3.7 |
Внутреннее сопротивление, кОм |
6.8 |
Коэффициент усиления |
38 +- 10 |
Предельно допустимые электрические величины
(для каждого триода)
Наибольшее напряжение накала, В |
7.0 |
Наименьшее напряжение накала, В |
5.7 |
Наибольшее напряжение на аноде, В |
300 |
Наибольшая мощность, рассеиваемая на аноде, Вт |
1.6 |
Наибольшее постоянное напряжение между катодом и подогревателем, В |
100 |
Наибольший ток утечки между катодом и подогревателем, мкА |
20 |
Наибольшее сопротивление в цепи сетки, кОм |
100 |
Основные электрические данные при низком анодном напряжении
(для каждого триода)
Напряжение на аноде, В |
26 |
Напряжение смещения на сетке, В |
- 0.5 |
Ток в цепи анода, мА |
2.0 |
Внутреннее сопротивление, кОм |
12 |
Коэффициент усиления |
30 |
Крутизна характеристики, мА/В |
2.5 |
Рекомендуемый режим эксплуатации лампы 6Н15П в усилителе класса А (для
каждого триода)
Напряжение на аноде, В |
100 |
Сопротивление в цепи катода для автоматического смещения, Ом |
50 |
Ток в цепи анода, мА |
8.5 |
Коэффициент усиления |
38 |
Крутизна характеристики, мА/В |
5.3 |
Внутреннее сопротивление, Ом |
7100 |
Примечание. Применять фиксированное смещение в данном режиме не рекомендуется.
Катодное сопротивление 50 Ом - общее для обоих триодов. Сопротивление в
цепи сетки не должно превышать
500 кОм.
Рекомендуемый режим эксплуатации лампы 6Н15П для генератора и усилителя
класса С (оба триода соединены по двухтактной схеме)
Напряжение на аноде, В |
150 |
Напряжение смещения на сетке, В |
-10 |
Ток в цепи анода, мА |
30 |
Ток в цепи сетки, мА |
16 |
Мощность, рассеиваемая на сетке, Вт |
0.35 |
Выходная максимальная мощность, Вт |
3.5 |
Примечание. Напряжение смещения на сетку может образовываться или от
фиксированного источника,
или с помощью катодного сопротивления величиной 220 ом, или с помощью
сеточного сопротивления
величиной 625 Ом. В супергетеродинных приемниках лампа 6Н15П может
хорошо работать как диодный детектор и детектор системы АРУ. При этом сетки
нужно соединить с анодами.

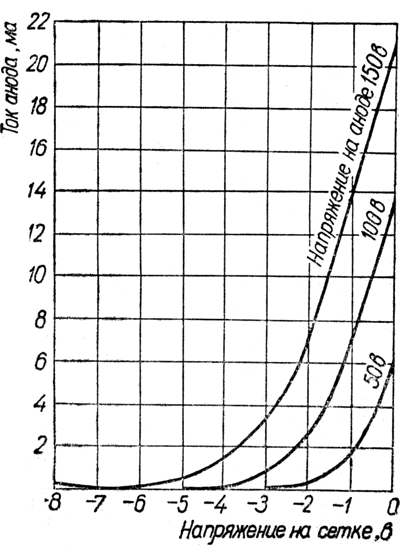

Характеристики зависимости тока анода от напряжения на сетке
Характеристики зависимости токов анода и сетки от напряжения
на аноде
Ток в цепи анода;
ток в цепи сетки.
Материал подготовлен по данным [3, с. 226-229].
|
